PS2-LCD Doppelpumpensteuerung für 230 V und 400 V
Die PS2-LCD steuert und überwacht zwei Pumpen in Pumpstationen und Abwasserhebeanlagen. Sie ist für Anwendungen in der Schmutz-, Regen- und Abwasserentsorgung vorgesehen und in Ausführungen für 230-V-Wechselstrompumpen und 400-V-Drehstrompumpen erhältlich.
Die Steuerung ermöglicht einen automatischen Pumpenwechsel, die Zuschaltung der zweiten Pumpe bei Spitzenlast und eine automatische Umschaltung bei Pumpenstörung. Für die Niveauerfassung stehen ein interner Druckwandler, eine externe 4–20-mA-Niveausonde oder Schwimmerschalter zur Verfügung.
PS2-LCD: Ausführungen im Vergleich
Die passende elektrische Ausführung richtet sich nach den angeschlossenen Pumpen.
| Ausführung | Stromversorgung der Pumpen | Artikelnummer |
|---|---|---|
| PS2-LCD 230 V | Wechselstrom, eine Phase | 102011 |
| PS2-LCD 400 V | Drehstrom, drei Phasen | 102010 |
Neben der Spannung müssen die Motorströme, die thermische Überwachung der Pumpen und die vorhandene Niveauerfassung zur Steuerung passen.
Verfügbarkeit und Preis für Verbraucher
Verfügbarkeit und Preis für Installateure
Herstellerunterlagen:
Wie arbeitet die PS2-LCD mit zwei Pumpen?
Die PS2-LCD übernimmt unterschiedliche Aufgaben im Betrieb einer Doppelpumpenanlage.
| Betriebsfunktion | Aufgabe |
|---|---|
| Automatischer Pumpenwechsel | Bei aktivierter Funktion wechseln sich die Pumpen nach jedem Grundlastbetrieb ab |
| Spitzenlastbetrieb | Beim Erreichen des eingestellten Spitzenlastniveaus wird die zweite Pumpe zugeschaltet |
| Umschaltung bei Pumpenstörung | Die Steuerung kann auf die andere betriebsbereite Pumpe umschalten |
| Zwangsumschaltung | Bei Überschreiten einer eingestellten Laufzeit im Grundlastbetrieb erfolgt ein Pumpenwechsel |
Der Pumpenwechsel verteilt die Betriebsanforderungen auf beide Pumpen. Der Spitzenlastbetrieb stellt zusätzliche Förderleistung bereit, wenn der Flüssigkeitsstand weiter steigt.
Ob eine einzelne Pumpe die erforderliche Förderaufgabe im Reservebetrieb bewältigen kann, hängt von der Auslegung der Anlage ab.
Welche Niveauerfassung kann eingesetzt werden?
Die Füllstandserfassung lässt sich an den Aufbau der Pumpstation anpassen.
| Niveauerfassung | Funktionsweise |
|---|---|
| Interner Druckwandler | Erfasst den Füllstand über ein pneumatisches Messsystem, beispielsweise mit Staudruck oder Lufteinperlung |
| Externe 4–20-mA-Niveausonde | Wertet das Messsignal eines angeschlossenen Füllstandssensors aus |
| Schwimmerschalter | Schaltet die Pumpe anhand der Schaltzustände der angeschlossenen Schwimmer |
Über den digitalen Drehknopf werden unter anderem die Schaltpunkte für Grund- und Spitzenlast, die Nachlaufzeit und das Hochwasseralarmniveau eingestellt.
Passende Sensoren und weitere Komponenten finden Sie unter Zubehör für Pumpensteuerungen.
Ausstattung und Überwachungsfunktionen
Das LCD zeigt Betriebszustände und Störungen im Klartext. Zusätzliche LEDs kennzeichnen unter anderem Betrieb, Störung, Hochwasseralarm und Nachlauf.
| Funktion | Nutzen im Betrieb |
|---|---|
| LCD-Klartextanzeige | Anzeige von Betriebs- und Störmeldungen, Pegel beziehungsweise Schwimmerzuständen sowie den Motorströmen beider Pumpen |
| Hand–Null–Automatik | Auswahl zwischen manuellem Betrieb, Abschaltung und automatischer Niveausteuerung |
| Elektronische Motorstromüberwachung | Überwachung der Stromaufnahme beider Pumpen |
| Anschlüsse für Bimetallkontakt | Einbindung der thermischen Überwachung beider Pumpen |
| Zuschaltbare Laufzeitüberwachung | Überwachung einer eingestellten maximalen Pumpenlaufzeit |
| Drehfeld- und Phasenausfallkontrolle | Zuschaltbare Überwachung beim Drehstrombetrieb |
| Zusätzlicher Eingang für Trockenlaufschutz | Anschluss einer entsprechenden Überwachung |
| Hochwasseralarm und Alarmsummer | Meldung eines erhöhten Flüssigkeitsstands; der Summer ist abschaltbar |
| Fehlerspeicher | Abruf der zuletzt gespeicherten Störung |
| Betriebsstunden und Pumpenstarts | Übersicht über Laufzeit und Schalthäufigkeit |
| Einstellbare Zwangseinschaltung | Einschaltung nach 24 Stunden ohne Pumpenanforderung |
Für die Weitergabe von Informationen stehen Analogausgänge mit 4–20 mA und 0–10 V sowie potenzialfreie und potenzialgebundene Sammelstörmeldungen zur Verfügung.
Optionen und zusätzliche Ausstattung

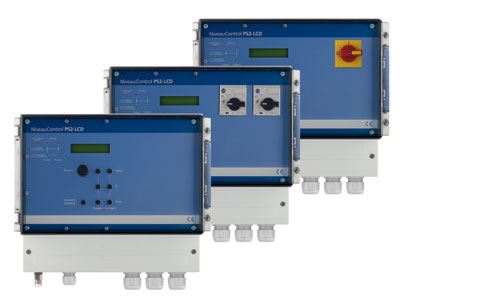

Die PS2-LCD wird auch mit integriertem Hauptschalter oder mechanischen Motorschutzschaltern angeboten.
Zusätzlich ist eine Ausführung mit weiterem Drucksensor für die redundante Hochwasserüberwachung möglich. Die Optionen sind nicht beliebig miteinander kombinierbar. Wir prüfen die benötigte Ausstattung und die passenden Auslösebereiche anhand Ihrer Anlage.
PS2-LCD als Ersatzsteuerung für Doppelhebeanlagen
Die PS2-LCD kann beim Austausch einer vorhandenen Steuerung für zwei Pumpen eingesetzt werden, wenn die elektrischen Daten, Sensorik und benötigten Funktionen übereinstimmen.
Für die Zuordnung benötigen wir möglichst:
Hersteller und Typ der Pumpstation oder Hebeanlage
Fotos der Typenschilder beider Pumpen
Bezeichnung und Foto der vorhandenen Steuerung
Angaben zur Niveauerfassung und thermischen Pumpenüberwachung
benötigte Alarmkontakte und zusätzliche Funktionen
Was unterscheidet PS1-LCD N und PS2-LCD?
Die PS1-LCD N Einzelpumpensteuerung steuert eine Pumpe. Die PS2-LCD ist für zwei Pumpen vorgesehen und bietet zusätzlich Funktionen wie Pumpenwechsel und Spitzenlastbetrieb.
Müssen beide Pumpen immer gleichzeitig laufen?
Nein. Im Grundlastbetrieb arbeitet eine Pumpe. Die zweite wird bei aktiviertem Spitzenlastbetrieb über den entsprechenden Füllstand zugeschaltet.
Kann die PS2-LCD eine vorhandene Hebeanlagensteuerung ersetzen?
Das ist bei passenden Anschlussbedingungen möglich. Vor der Auswahl müssen die elektrischen Pumpendaten, Niveauerfassung, Überwachungsfunktionen und benötigten Meldungen abgeglichen werden.
Können vorhandene Schwimmerschalter weiterverwendet werden?
Die PS2-LCD unterstützt Schwimmerschalter. Ob die vorhandenen Komponenten übernommen werden können, hängt von deren Ausführung, Anschluss und den benötigten Schaltfunktionen ab.
Ist ein vollständiger Trockenlaufschutz bereits enthalten?
Die Steuerung besitzt einen zusätzlichen Eingang für Trockenlaufschutz. Die erforderliche Sensorik muss passend zur Anlage vorgesehen werden.
Beratung und Lieferung der PS2-LCD
AVA Berlin unterstützt Installateure, Planer und Betreiber bei der Auswahl einer Doppelpumpensteuerung für Neubau und Austausch. Senden Sie uns die Pumpendaten und bei bestehenden Anlagen möglichst Fotos der Steuerung und der Typenschilder.
