PS1-LCD N Einzelpumpensteuerung für 230 V und 400 V
Die PS1-LCD N ist eine Einzelpumpensteuerung für Pumpstationen und Abwasserhebeanlagen. Sie schaltet und überwacht eine Pumpe und ist für Anwendungen in der Schmutz-, Regen- und Abwasserentsorgung vorgesehen.
Zur Auswahl stehen Ausführungen für 230-V-Wechselstrompumpen und 400-V-Drehstrompumpen. Die Niveauerfassung erfolgt wahlweise über Staudruck, eine externe 4–20-mA-Niveausonde oder Schwimmerschalter. Auch beim Austausch einer vorhandenen Steuerung kann die PS1-LCD N eine passende Lösung sein.
PS1-LCD N: Ausführungen im Vergleich
Die passende elektrische Ausführung richtet sich nach der angeschlossenen Pumpe.
| Ausführung | Stromversorgung der Pumpe | Artikelnummer |
|---|---|---|
| PS1-LCD N 230 V | Wechselstrom, eine Phase | 101021 |
| PS1-LCD N 400 V | Drehstrom, drei Phasen | 101020 |
Neben der Spannung müssen der Motorstrom, die thermische Überwachung der Pumpe und die vorhandene Niveauerfassung zur gewählten Steuerung passen.
Verfügbarkeit und Preis für Verbraucher
Verfügbarkeit und Preis für Installateure
Herstellerunterlagen:
Welche Niveauerfassung ist möglich?
Die PS1-LCD N unterstützt drei Möglichkeiten zur Erfassung des Flüssigkeitsstands.
| Niveauerfassung | Funktionsweise |
|---|---|
| Interner Druckwandler | Erfasst den Füllstand über ein pneumatisches Messsystem, beispielsweise mit Staudruck oder Lufteinperlung |
| Externe 4–20-mA-Niveausonde | Wertet das Messsignal eines angeschlossenen Füllstandssensors aus |
| Schwimmerschalter | Schaltet die Pumpe anhand der Schaltzustände der angeschlossenen Schwimmer |
Welche Lösung geeignet ist, hängt vom Aufbau der Pumpstation und der vorhandenen Sensorik ab. Passende Komponenten finden Sie unter Zubehör für Pumpensteuerungen.
Ausstattung und Funktionen der PS1-LCD N
Das LCD zeigt Betriebszustände und Störungen im Klartext. Über den digitalen Drehknopf lassen sich unter anderem Schaltpunkte, Nachlaufzeit und Alarmniveau einstellen.
| Funktion | Nutzen im Betrieb |
|---|---|
| LCD-Klartextanzeige | Anzeige von Betriebs- und Störmeldungen sowie Pegel beziehungsweise Schwimmerzuständen und Motorstrom |
| Hand–Null–Automatik | Auswahl zwischen manuellem Betrieb, Abschaltung und automatischer Niveausteuerung |
| Elektronische Motorstromüberwachung | Überwachung der Stromaufnahme der Pumpe |
| Anschluss für Bimetallkontakt | Einbindung der thermischen Pumpenüberwachung |
| Zuschaltbare Laufzeitüberwachung | Überwachung einer eingestellten maximalen Pumpenlaufzeit |
| Drehfeld- und Phasenausfallkontrolle | Zuschaltbare Überwachung beim Drehstrombetrieb |
| Zusätzlicher Eingang für Trockenlaufschutz | Anschluss einer entsprechenden Überwachung |
| Hochwasseralarm und Alarmsummer | Meldung eines erhöhten Flüssigkeitsstands; der Summer ist abschaltbar |
| Fehlerspeicher | Abruf der zuletzt gespeicherten Störung |
| Betriebsstunden und Pumpenstarts | Übersicht über Laufzeit und Schalthäufigkeit |
| Einstellbare Zwangseinschaltung | Einschaltung nach 24 Stunden ohne Pumpenanforderung |
Zur Weitergabe von Informationen stehen Analogausgänge mit 4–20 mA und 0–10 V sowie potenzialfreie und potenzialgebundene Sammelstörmeldungen zur Verfügung.
Optionen und zusätzliche Ausstattung
Je nach Ausführung kann die Steuerung um zusätzliche Komponenten ergänzt werden.
| Option | Aufgabe |
|---|---|

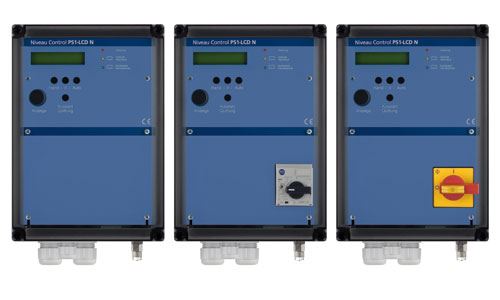

| Integrierter Hauptschalter | Abschaltung der Anlage über einen Hauptschalter an der Steuerung |
| Mechanischer Motorschutzschalter | Zusätzliche Motorüberwachung mit passendem Auslösebereich |
| Zusätzlicher Drucksensor | Redundante Hochwasserüberwachung |
Die Optionen sind nicht beliebig miteinander kombinierbar. Wir prüfen die passende Ausstattung anhand der benötigten Funktionen und der konkreten Geräteausführung.
PS1-LCD N als Ersatzsteuerung: Worauf kommt es an?
Beim Austausch einer Steuerung reicht die Angabe „230 V“ oder „400 V“ allein nicht aus. Für die Zuordnung benötigen wir möglichst:
Hersteller und Typ der Pumpstation oder Hebeanlage
ein Foto des Pumpentypenschilds mit Spannung und Nennstrom
Bezeichnung und Foto der vorhandenen Steuerung
Angaben zur Niveauerfassung und thermischen Pumpenüberwachung
benötigte Alarmkontakte und zusätzliche Funktionen
Damit lässt sich prüfen, ob die PS1-LCD N zur bestehenden Anlage passt und welche Ausführung benötigt wird.
Kann die PS1-LCD N eine vorhandene Hebeanlagensteuerung ersetzen?
Das ist bei passenden Anschlussbedingungen möglich. Vor der Auswahl müssen insbesondere die elektrischen Pumpendaten, Niveauerfassung und Überwachungsfunktionen abgeglichen werden.
Ist die PS1-LCD N auch für zwei Pumpen geeignet?
Die PS1-LCD N steuert eine Pumpe. Für Anlagen mit zwei Pumpen finden Sie Informationen zur PS2-LCD Doppelpumpensteuerung.
Können vorhandene Schwimmerschalter weiterverwendet werden?
Die Steuerung unterstützt Schwimmerschalter. Ob die vorhandenen Komponenten übernommen werden können, hängt von deren Ausführung, Anschluss und der benötigten Schaltfunktion ab.
Ist ein Trockenlaufschutz bereits vollständig enthalten?
Die Steuerung besitzt einen zusätzlichen Eingang für Trockenlaufschutz. Die dafür erforderliche Sensorik muss passend zur Anlage vorgesehen werden.
Beratung und Lieferung der PS1-LCD N
AVA Berlin unterstützt Installateure, Planer und Betreiber bei der Auswahl einer Einzelpumpensteuerung für Neubau und Austausch. Senden Sie uns die Pumpendaten und bei bestehenden Anlagen möglichst Fotos der Steuerung und des Typenschilds.
Aktuelle Ausführungen finden Installateure und Händler im B2B-Shop für PS1-LCD N. Verbraucher finden Preise und Verfügbarkeit im Pumpen- und Hebeanlagen-Shop.
