Abwasserhebeanlagen – Auswahl, Beratung und Service
Abwasserhebeanlagen sammeln anfallendes Abwasser und fördern es in die Kanalisation, wenn eine Entwässerung im freien Gefälle nicht möglich ist. Typische Einsatzbereiche sind Toiletten, Bäder und Hauswirtschaftsräume in Kellergeschossen oder Souterrainwohnungen. Für die Entwässerung unterhalb der Rückstauebene wird die Druckleitung mit einer Rückstauschleife über diese Ebene geführt.
AVA Berlin unterstützt Installateure, Planer und Betreiber bei der Auswahl passender Hebeanlagen für Neubau, Sanierung und Austausch. Unser Programm umfasst Einzel- und Doppelhebeanlagen von KSB, HOMA, Grundfos und Sulzer sowie Ersatzpumpen und Komponenten für bestehende Anlagen.

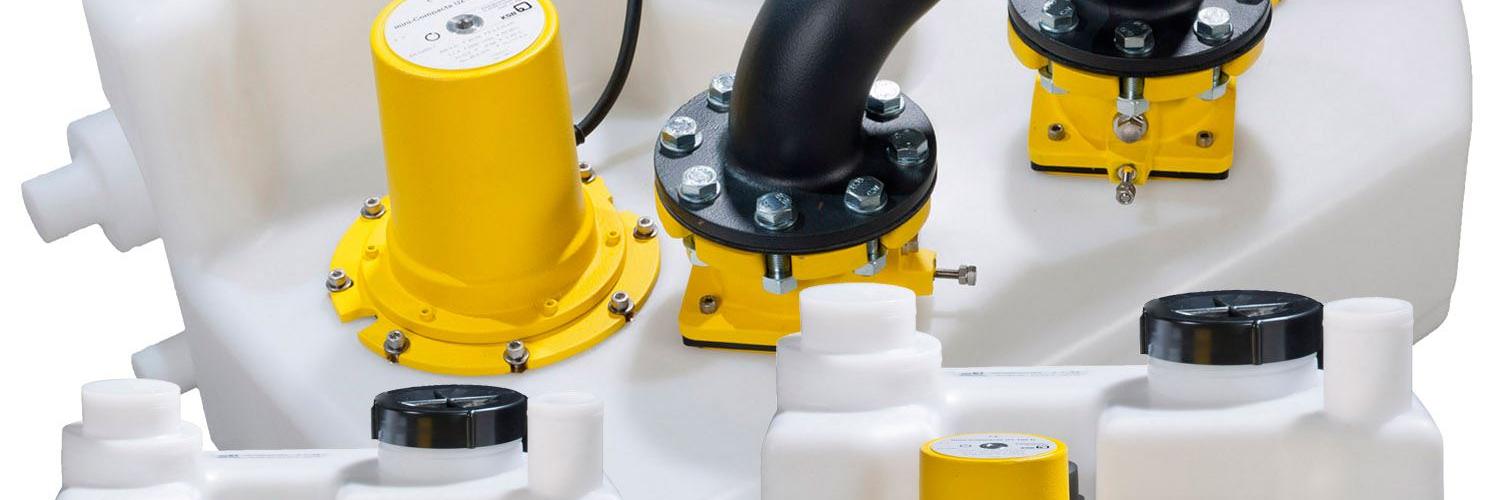

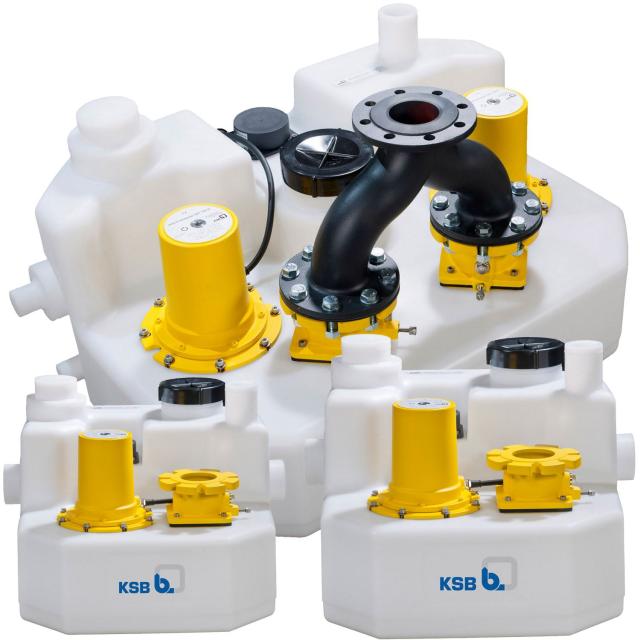

Abwasserhebeanlagen von KSB, HOMA, Grundfos und Sulzer
Die folgenden Baureihen bieten unterschiedliche Behältergrößen, Pumpenleistungen und Anschlussmöglichkeiten. Auf den jeweiligen Detailseiten finden Sie Modellübersichten, technische Unterlagen, Auswahlhinweise und Links zu unserem B2B-Shop.
Welche Art von Hebeanlage wird benötigt?
Entscheidend ist zunächst, welches Abwasser gefördert werden soll.
Fäkalienhaltiges Abwasser: Werden Toiletten angeschlossen, ist eine dafür geeignete Fäkalienhebeanlage erforderlich. Anlagen nach DIN EN 12050-1 besitzen einen geschlossenen, wasser- und gasdichten Sammelbehälter.
Fäkalienfreies Abwasser: Für Abwasser aus Duschen, Waschbecken oder Waschmaschinen kommen geeignete Schmutzwasserhebeanlagen infrage. Diese Anlagen fallen unter DIN EN 12050-2. Die zulässige Temperatur und die Eigenschaften des Fördermediums müssen zur konkreten Anlage passen.
Hebeanlagen zur begrenzten Verwendung: Kompakte WC-Fördergeräte nach DIN EN 12050-3 haben besondere Einsatzbeschränkungen. Sie sind vor allem für einzelne zusätzliche Sanitärbereiche vorgesehen. Informationen zu diesen Lösungen finden Sie auf unserer Seite über Kleinhebeanlagen.
Für Pumpstationen außerhalb des Gebäudes finden Sie weitere Lösungen unter Pumpenschächte.
Einzelhebeanlage oder Doppelhebeanlage?
Eine Einzelhebeanlage besitzt eine Pumpe. Sie kann für kleinere Entwässerungsaufgaben geeignet sein, wenn Förderleistung und Betriebsbedingungen zur Anwendung passen.
Eine Doppelhebeanlage arbeitet mit zwei Pumpen. Je nach Steuerung ermöglichen diese einen wechselnden Betrieb, die Zuschaltung bei erhöhtem Zulauf und einen Reservebetrieb bei Ausfall einer Pumpe.
Wenn die Abwasserableitung nicht unterbrochen werden darf, ist eine Reservepumpe beziehungsweise Doppelanlage vorzusehen. Für den Reservebetrieb muss geprüft werden, ob eine einzelne Pumpe die erforderliche Förderaufgabe bewältigen kann. Zwei Pumpen allein ersetzen daher keine hydraulische Auslegung.
So wählen Sie die passende Abwasserhebeanlage
Die Auswahl richtet sich nach der Entwässerungsaufgabe und den Bedingungen am Einbauort. Folgende Angaben sind besonders hilfreich:
Angeschlossene Entwässerungsgegenstände: Anzahl und Art der Toiletten, Duschen, Waschbecken und weiteren Zuläufe.
Fördermenge und Förderhöhe: Benötigte Leistung einschließlich der Verluste in Rohrleitungen und Armaturen.
Druckleitung: Länge, Durchmesser, Verlauf und vorhandene Anschlüsse.
Zulaufhöhe: Höhe der vorhandenen Abwasserleitungen über dem Aufstellboden.
Platzverhältnisse: Stellfläche, Raumhöhe, Zugänglichkeit und Platz für Wartungsarbeiten.
Stromversorgung: Vorhandene Spannung und elektrische Anschlussbedingungen.
Betriebssicherheit: Anforderungen an Reservebetrieb, Alarmierung und Steuerung.
Die Motorleistung oder Behältergröße allein reicht für die Auswahl nicht aus. Maßgeblich ist der benötigte Betriebspunkt aus Fördermenge und Gesamtförderhöhe auf der Pumpenkennlinie.
Auch das Gesamtvolumen des Behälters entspricht nicht automatisch dem nutzbaren Schaltvolumen. Dieses hängt unter anderem von Zulaufhöhe und Schaltpunkten ab.
Rückstauschutz, Entlüftung und Installation
Zum Rückstauschutz gehört eine korrekt ausgeführte Rückstauschleife in der Druckleitung. Eine Rückschlagklappe erfüllt eine andere Aufgabe: Sie verhindert, dass Abwasser aus der Druckleitung nach dem Abschalten der Pumpe in den Sammelbehälter zurückfließt. Sie ersetzt die Rückstauschleife nicht.
Bei Fäkalienhebeanlagen nach DIN EN 12050-1 muss die Be- und Entlüftung über Dach geführt werden. Für fäkalienfreie Anlagen und Hebeanlagen zur begrenzten Verwendung gelten andere Vorgaben.
Berücksichtigen Sie außerdem die Auftriebssicherung, Absperrmöglichkeiten und ausreichend Platz für Bedienung und Wartung. Die Steuerung muss entsprechend den Herstellerangaben vor Überflutung geschützt installiert werden.
Weitere Informationen finden Sie in unserem Beitrag zum Schutz vor Rückstau. Für den Einbau sind die Unterlagen der konkreten Anlage maßgeblich.
Bestehende Hebeanlage ersetzen oder Ersatzpumpe auswählen
Bei einer defekten Pumpe muss geprüft werden, ob eine passende Ersatzpumpe oder Motoreinheit eingesetzt werden kann. Entscheidend sind der Zustand der übrigen Anlage und die eindeutige Zuordnung des Ersatzteils.
Für Ihre Anfrage benötigen wir möglichst die vollständige Typenbezeichnung, Artikel- oder Seriennummer, Spannung und Fotos der Typenschilder. Beim Austausch der gesamten Hebeanlage sind zusätzlich Anschlusspositionen, Zulaufhöhe, Abmessungen und Steuerung zu berücksichtigen.
Für verschiedene Baureihen finden Sie passende Komponenten in unserem B2B-Shop:
KSB mini-Compacta – Ersatzpumpen und Pumpenlaufteile
Sulzer ABS Sanimat – Ersatzpumpen und Motoreinheiten
Für andere Ausführungen fragen Sie die passende Ersatzpumpe bei uns an.
Was ist der Unterschied zwischen Abwasserhebeanlage und Fäkalienhebeanlage?
Abwasserhebeanlage ist der übergeordnete Begriff. Eine Fäkalienhebeanlage ist ausdrücklich für Abwasser mit Fäkalien ausgelegt, beispielsweise aus Toiletten. Eine reine Schmutzwasserhebeanlage für fäkalienfreies Abwasser darf dafür nicht verwendet werden.
Benötigt jede Hebeanlage ein Schneidwerk?
Nein. Viele Fäkalienhebeanlagen arbeiten mit Freistromlaufrädern. Ausführungen mit Schneidwerk können bei kleineren Druckleitungsquerschnitten oder besonderen hydraulischen Anforderungen sinnvoll sein. Die Auswahl erfolgt anhand der Förderaufgabe und der Herstellerdaten.
Kann eine Waschmaschine an die Hebeanlage angeschlossen werden?
Das ist möglich, wenn die Anlage für das anfallende Abwasser, die Temperatur und die erforderliche Förderleistung geeignet ist. Beachten Sie die zulässigen Betriebsbedingungen und die Anschlussvorgaben des Herstellers.
Kann eine vorhandene Hebeanlage durch eine andere Baureihe ersetzt werden?
Ein Wechsel ist möglich, wenn die neue Anlage hydraulisch und baulich passt. Dazu müssen unter anderem Zulaufhöhe, Druckanschluss, Förderleistung, Abmessungen, Spannung und Steuerung verglichen werden.
Beratung, Lieferung und Service bei AVA Berlin
Sie planen eine neue Entwässerung, möchten eine bestehende Hebeanlage ersetzen oder benötigen eine passende Ersatzpumpe? AVA Berlin unterstützt Sie bei der Auswahl der Baugröße, Hydraulik und Ausführung.
Aktuelle Preise und Lieferinformationen finden Installateure und Händler in unserem B2B-Shop für Abwasserhebeanlagen.
Für die Betreuung bestehender Anlagen steht Ihnen unser Kundendienst für Wartung und Service von Pumpen und Hebeanlagen in Berlin zur Verfügung.
