HOMA Sanistar – Fäkalienhebeanlagen als Einzel- und Doppelanlagen

HOMA Sanistar Fäkalienhebeanlagen stehen als Einzel- und Doppelanlagen zur Verfügung und entwässern Räume und Gebäudeteile unterhalb der Rückstauebene. Die anschlussfertigen Anlagen fördern häusliches Abwasser mit und ohne Fäkalien, beispielsweise aus Toiletten, Waschbecken und Duschen in Kellergeschossen oder Souterrainwohnungen.

Das Programm umfasst Sanistar Einzel- und Doppelhebeanlagen, die Sanistar C mit Edelstahl-Motorgehäuse sowie Sanistar PLUS mit größerem Sammelvolumen. Je nach Modell stehen Ausführungen für 230 V oder 400 V zur Verfügung. Die passende Anlage richtet sich nach der Förderaufgabe, den Anschlussbedingungen und der erforderlichen Betriebssicherheit.

Die Baureihen unterscheiden sich vor allem durch Pumpenausstattung, Behältergröße und konstruktive Merkmale.

Das Gesamtvolumen des Behälters ist vom Schaltvolumen zu unterscheiden. Das Schaltvolumen bezeichnet die zwischen den Schaltpunkten der Steuerung genutzte Abwassermenge.

Die technischen Einzelheiten finden Sie in den HOMA-Datenblättern für Sanistar, Sanistar C und Sanistar PLUS.

Der Buchstabe am Ende der Typenbezeichnung kennzeichnet die elektrische Ausführung:

Eine Sanistar C 106 W ist beispielsweise eine Einzelhebeanlage der C-Baureihe mit 230-V-Motor. Die Sanistar 220 D ist eine Doppelhebeanlage mit 400-V-Motoren.

Die Zahlen kennzeichnen unterschiedliche Modelle und Pumpenleistungen. Sie entsprechen nicht unmittelbar dem Behältervolumen. Maßgeblich für die Auswahl ist die Pumpenkennlinie des jeweiligen Typs.

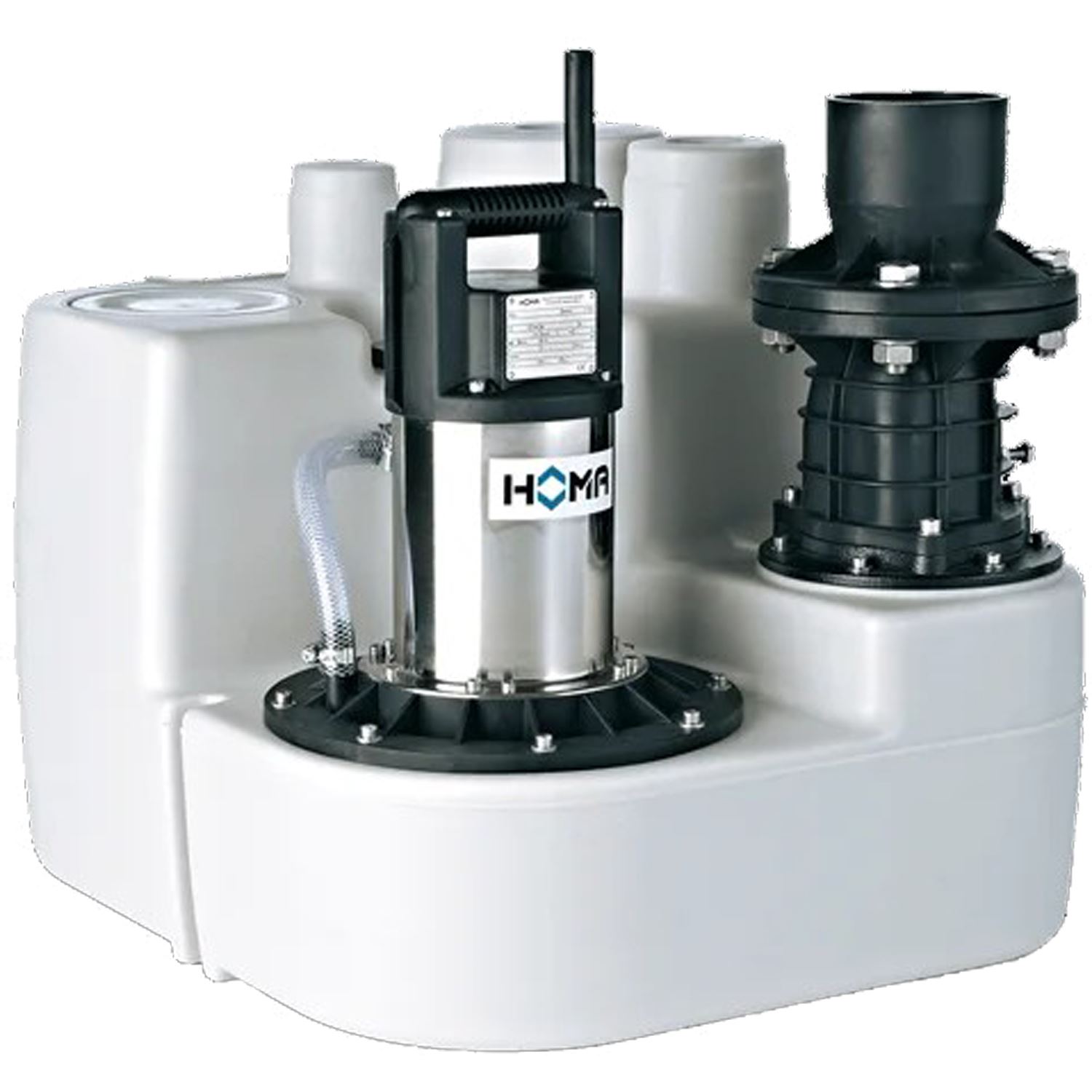

Die Sanistar C 102 und C 106 besitzen eine Pumpe und einen 70-Liter-Sammelbehälter. Beide Modelle eignen sich beispielsweise für Sanitärbereiche in Einfamilienhäusern, Souterrainwohnungen oder privaten Kellerräumen.

Zur Ausstattung gehören ein Edelstahl-Motorgehäuse, ein Freistromrad mit 40 mm freiem Durchgang und eine integrierte Rückschlagklappe. Der Druckanschluss ist als DN-80-Flansch ausgeführt.

Die C 102 und C 106 unterscheiden sich durch ihre Pumpenleistung und Kennlinie. HOMA nennt für die C 102 eine maximale Förderhöhe von 9,5 Metern und für die C 106 von 12,5 Metern. Diese Maximalwerte ersetzen keine Auslegung: Die tatsächlich mögliche Fördermenge hängt von der erforderlichen Förderhöhe ab.

Beide Modelle sind für 230 V und 400 V erhältlich. Weitere Angaben bietet die HOMA-Produktseite zur Sanistar C.

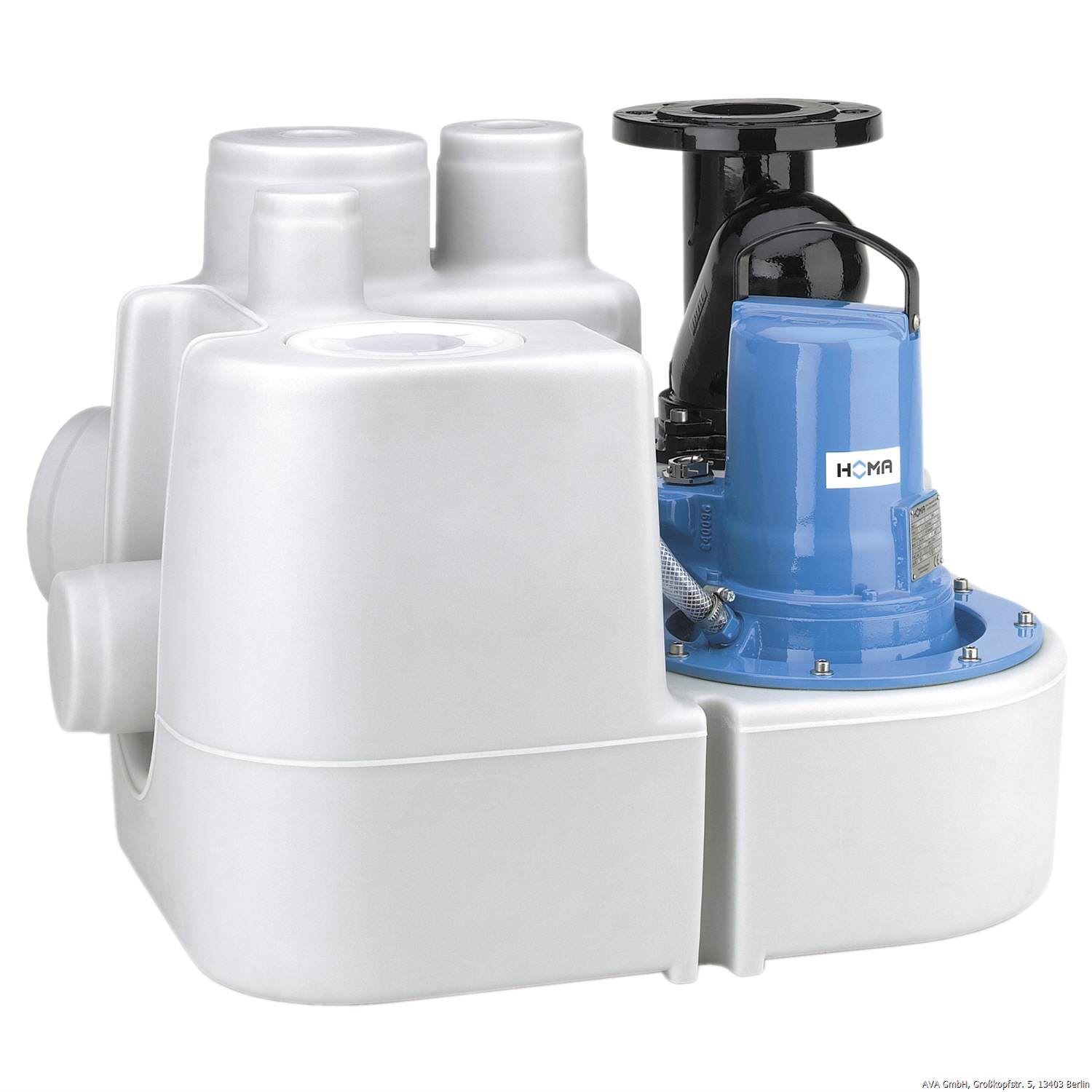

Die Sanistar Einzelanlagen verfügen über eine Pumpe, einen 70-Liter-Sammelbehälter und ein Freistromrad mit 45 mm freiem Durchgang. Der gas- und geruchsdichte Kunststoffbehälter besitzt mehrere Anschlussmöglichkeiten für unterschiedliche Einbausituationen.

Die Modelle 105, 110, 120 und 130 decken unterschiedliche hydraulische Aufgaben ab. Eine höhere Typennummer bedeutet deshalb nicht automatisch, dass die Anlage für jede Anwendung besser geeignet ist. Entscheidend ist, welche Kennlinie zur benötigten Fördermenge und Förderhöhe passt.

Sanistar 105, 110 und 120 werden als W- und D-Ausführung angeboten. Die Sanistar 130 ist im aktuellen HOMA-Datenblatt als 400-V-Ausführung aufgeführt. Weitere Informationen finden Sie auf der HOMA-Produktseite zur Sanistar.

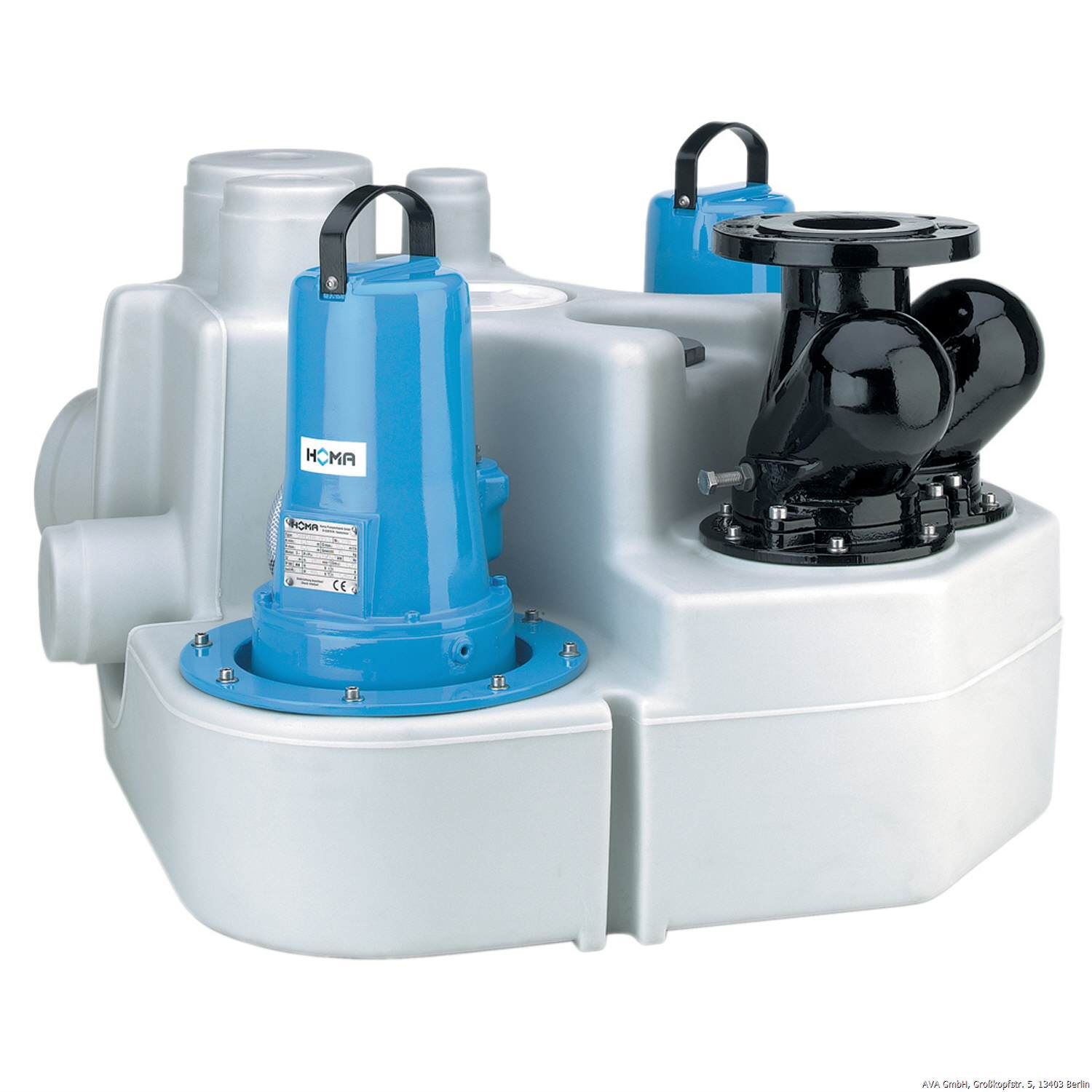

Die Sanistar Doppelanlagen besitzen zwei Pumpen und einen Sammelbehälter mit 95 Litern Gesamtvolumen. Sie kommen insbesondere für Anwendungen infrage, bei denen eine hohe Verfügbarkeit der Abwasserentsorgung erforderlich ist.

Die Steuerung wechselt die Pumpen nach den Schaltspielen, schaltet bei Spitzenlast die zweite Pumpe zu und ermöglicht bei Ausfall einer Pumpe den automatischen Wechsel auf die Reservepumpe. Diese Funktionen sind im HOMA-Datenblatt zur Sanistar beschrieben.

Die Modelle 205, 210 und 220 stehen für 230 V und 400 V zur Verfügung. Die Sanistar 230 wird als 400-V-Ausführung angeboten.

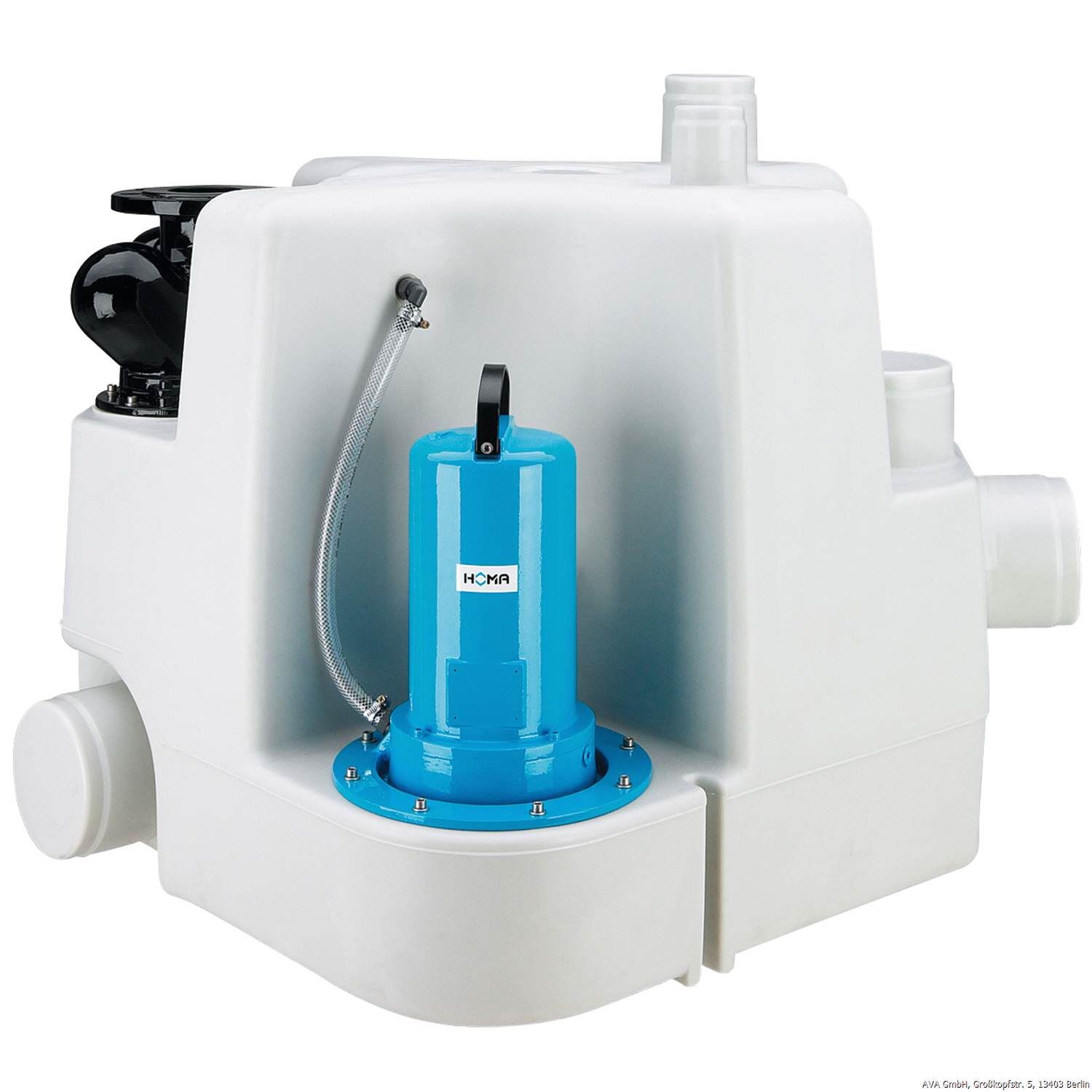

Die Sanistar PLUS ist für größere Entwässerungsaufgaben ausgelegt, beispielsweise in Wohnanlagen, Bürogebäuden oder Gastronomiebetrieben. Sie verbindet ein größeres Sammelvolumen mit mehreren Zulaufmöglichkeiten und integrierten Kugel-Rückflussverhinderern.

Die PLUS-Modelle 320, 325, 330 und 335 besitzen einen 300-Liter-Behälter und in der Standardausführung zwei Pumpen. Bei den Tandemmodellen 620, 625, 630 und 635 werden zwei 300-Liter-Behälter verbunden. In jedem Behälter befindet sich eine Pumpe; das Gesamtvolumen beträgt 600 Liter.

Die 320 und 620 sind als W- und D-Ausführung erhältlich. Die Modelle 325, 330, 335 sowie 625, 630 und 635 führt HOMA im Datenblatt als 400-V-Ausführungen. Einzelheiten stehen auf der HOMA-Produktseite zur Sanistar PLUS.

Für die Auslegung und Lieferung einer 600-Liter-Tandemanlage sprechen Sie uns bitte direkt an.

Für die Auswahl benötigen wir insbesondere die gewünschte Fördermenge, die Förderhöhe sowie Länge und Dimension der Druckleitung. Hinzu kommen die angeschlossenen Sanitärobjekte, vorhandene Zulaufhöhen, Platzverhältnisse und Stromversorgung.

Sanistar C und Sanistar Einzelanlagen kommen für Entwässerungsaufgaben mit einer Pumpe infrage. Wenn eine Doppelanlage erforderlich ist, stehen die Sanistar-Modelle 205 bis 230 zur Verfügung. Bei größerem benötigtem Sammelvolumen kann eine Sanistar PLUS passend sein.

Ein größerer Behälter allein gleicht eine ungeeignete Pumpenkennlinie nicht aus. Wir unterstützen Sie dabei, Behältergröße und Pumpenleistung auf die tatsächlichen Anschlussbedingungen abzustimmen.

Weitere Hinweise zur Gebäudeentwässerung finden Sie in unserem Fachbeitrag zum Schutz vor Rückstau.

Für Planung und Installation finden Sie hier die Unterlagen direkt beim Hersteller. Die Datenblätter enthalten technische Angaben, Kennlinien, Anschlussmaße und Installationsbeispiele.

• HOMA Sanistar – Datenblatt und Kennlinien

• HOMA Sanistar C – Datenblatt und Kennlinien

• HOMA Sanistar PLUS – Datenblatt und Kennlinien

• HOMA Sanistar und Sanistar PLUS – Betriebsanleitung

• HOMA Sanistar C – Betriebsanleitung

Ja. Sanistar, Sanistar C und Sanistar PLUS sind für Abwasser mit Fäkalien vorgesehen. Die konkrete Anlage muss zu den angeschlossenen Entwässerungsgegenständen und der Förderaufgabe passen.

Die Sanistar C 102 und C 106 besitzen ein Edelstahl-Motorgehäuse und einen freien Durchgang von 40 mm. Bei den Sanistar-Modellen 105 bis 230 beträgt der freie Durchgang 45 mm. Auch die Pumpenkennlinien unterscheiden sich.

Die hier beschriebenen Sanistar-Baureihen arbeiten mit Freistromrädern. Ein Schneidwerk gehört nicht zu ihrer Ausstattung. Für eine Förderaufgabe mit Schneidwerk muss eine entsprechend ausgelegte andere Baureihe gewählt werden.

Nein. W bezeichnet 230 V, D bezeichnet 400 V. Welche elektrischen Ausführungen erhältlich sind, hängt vom Modell ab. Beispielsweise werden Sanistar 130 und 230 im aktuellen Datenblatt ausschließlich als D-Ausführung aufgeführt.

Die 600-Liter-Ausführung besteht aus zwei verbundenen 300-Liter-Behältern in Tandemaufstellung. Jeder Behälter ist mit einer Pumpe ausgestattet.

Eine Doppelhebeanlage kommt insbesondere infrage, wenn die Abwasserentsorgung eine hohe Verfügbarkeit erfordert. Die zweite Pumpe übernimmt je nach Betriebssituation Reserve- oder Spitzenlastaufgaben. Beide Pumpen müssen passend zur Förderaufgabe ausgelegt sein.

AVA unterstützt Installateure, Planer und Betreiber bei der Auswahl einer passenden HOMA Sanistar, Sanistar C oder Sanistar PLUS.

Teilen Sie uns möglichst Förderhöhe, Druckleitungslänge und -dimension, vorhandene Spannung sowie die angeschlossenen Sanitärobjekte mit. Bei einem Austausch helfen zusätzlich die genaue Typenbezeichnung und ein Foto des Typenschilds.

Aktuelle Preise und Verfügbarkeiten finden Installateure und Händler in unserem B2B-Shop für HOMA Sanistar und Sanistar PLUS.

Für die Instandsetzung bestehender Anlagen finden Sie in unserem B2B-Shop passende Ersatzpumpen und Motoren für HOMA Sanistar – gerne unterstützen wir Sie bei der Auswahl anhand der Typenbezeichnung Ihrer Anlage.

Für die Betreuung bestehender Anlagen in Berlin steht Ihnen unser Kundendienst für Wartung und Service von Pumpen und Hebeanlagen zur Verfügung.
